Газовый модуль газотурбинного двигателя GE является ключевым компонентом газотурбины. Его основная функция — точная регулировка, контроль и распределение газа, поступающего в турбину, обеспечивая его поступление в камеру сгорания при оптимальных значениях давления, расхода и температуры для эффективного и стабильного сгорания, а также обеспечение непрерывного и стабильного выработки мощности.
Газовый модуль газотурбинного двигателя GE является ключевым компонентом газотурбины. Его основная функция — точная регулировка, контроль и распределение газа, поступающего в турбину, обеспечивая его поступление в камеру сгорания при оптимальных значениях давления, расхода и температуры для эффективного и стабильного сгорания, а также обеспечение непрерывного и стабильного выработки мощности. Модуль состоит из ключевых элементов: клапана управления топливом, аварийного отключительного клапана, клапана скоростного отношения, вспомогательного отключительного клапана, фильтра, очистителя газа и клапана очистного пульсирования. Все эти компоненты взаимодействуют и работают согласованно для надёжной работы газового модуля.
Иттовой аварийный клапан
Итоговый аварийный клапан предназначен в первую очередь для быстрого прекращения подачи газа в чрезвычайных ситуациях с целью обеспечения безопасности газотурбинного двигателя и связанных с ним устройств. Он выполнен по принципу постоянного закрытия и в нормальном режиме работы поддерживается в открытом состоянии за счёт внешнего управляющего сигнала.
Когда система управления газотурбинным двигателем обнаруживает сигналы чрезвычайных неисправностей — такие как перегрев, перегрузка, выключение двигателя или аномалии давления — она немедленно прекращает подачу управляющего сигнала на безопасный отключательный клапан. Под действием силы пружины или другого устройства восстановления клапан быстро закрывается, что прерывает циркуляцию газа и предотвращает дальнейший приток природного газа в двигатель, тем самым минимизируя риск возникновения серьезных аварий.

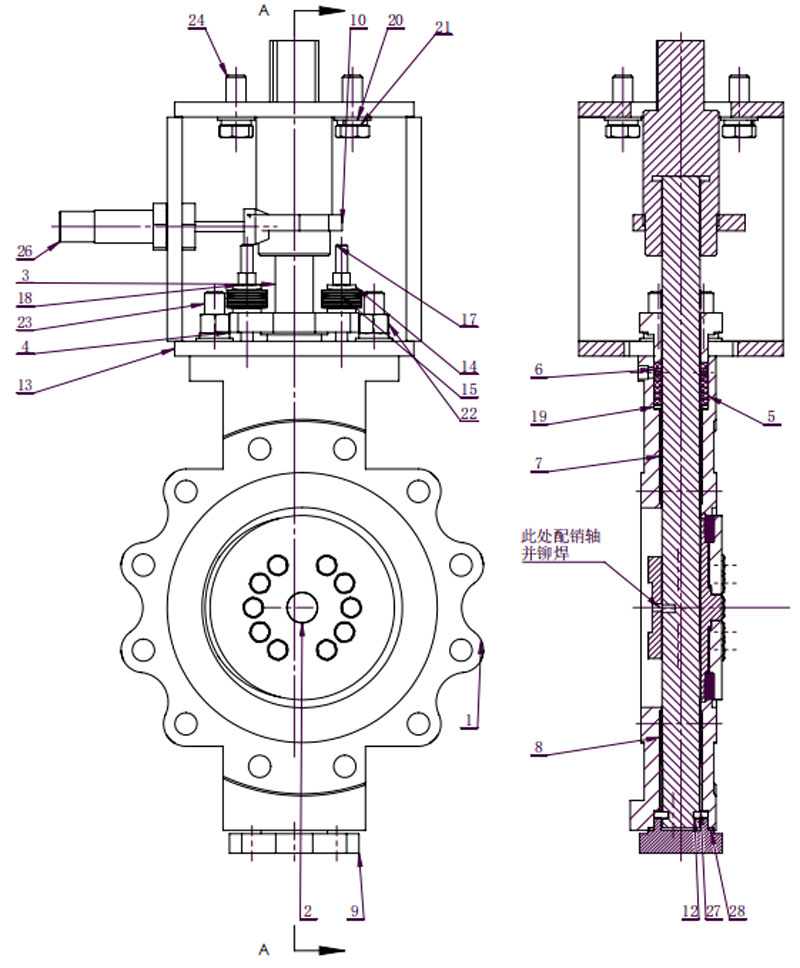

Конструкция клапана представляет собой пневматический бабочковый клапан с трёхточечным эксцентриковым жёстким уплотнением.
Уплотнительный кольцо оснащено композитной уплотнительной конструкцией из металла и неметаллов, обеспечивающей стабильную герметичность при колебаниях давления и температуры; поверхность уплотнения корпуса клапана покрыта твёрдым сплавом, что увеличивает срок службы уплотнительного парта.
В уплотнении клапана используется комбинированное решение с низкими потерями: графитовое уплотнение в сочетании с автоматическим корректирующим крышочком и многослойной структурой подвижных нагрузок, что обеспечивает отсутствие утечек в процессе длительной эксплуатации продукта.
Уплотнения исполнительного механизма выполнены из материалов, устойчивых к высоким температурам, что предотвращает утечки при работе при высоких температурах.
Предусмотрена опциональная схема удалённой установки управляющего электромагнитного клапана и позиционера, позволяющая переместить их из помещений с высокими температурами и значительно повысить надёжность электронных компонентов. Все модели по стандарту оснащены бесконтактными магнитными датчиками приближения. Применена двухканальная резервная система, обеспечивающая два независимых сигнала для каждого положения клапана.
- Функция управления: включение/выключение;
- Способ соединения: зажимной;
- Номинальный диаметр：NPS 8;
- Уровень давления：CL600;

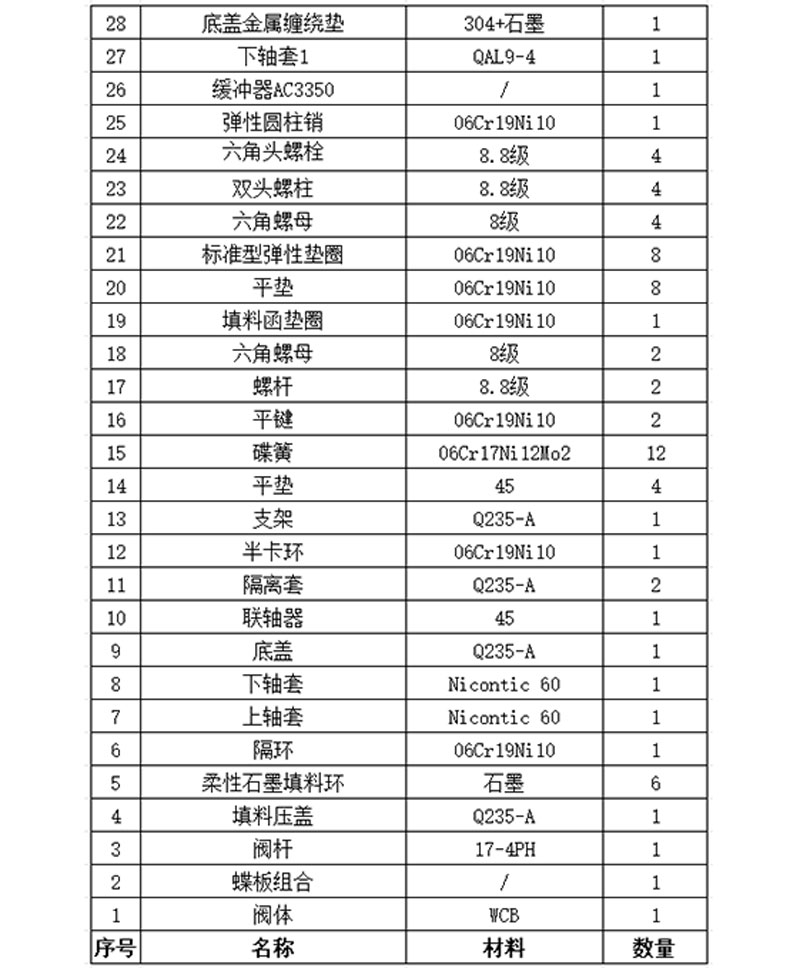

- Материал корпуса устройства：A216WCB+316;
- Материал крыльца: углеродистая сталь A216;
- Материал многослойного уплотнительного кольца: 316 + гибкий графит;
- Материал стержня штанги：17-4PH;
- Уровень утечки：ANSI VI;
- Время открытия：≤4s;
- Время закрытия：≤1s;
- Температура среды: до 227 °C.
Иттовой аварийный клапан — это переключающий бабочковый клапан с герметизирующей пневматической пружиной класса VI. Он представляет собой первый вентиляционный элемент в системе городского природного газа: газ сначала подвергается регулированию давления на станции регулирования, затем проходит через предварительный модуль газотурбинного блока, где выполняются фильтрация, нагрев и разделение компонентов, прежде чем поступать в газовый блок. В ходе нормальной работы установки клапан выполняет функцию резервного клапана аварийного отключения (SRV). При запуске процесса зажигания установки клапан открывается и обеспечивает полное перекрытие потока газа.
