Газовый модуль газотурбинного двигателя GE является ключевым компонентом газотурбины. Его основная функция — точная регулировка, контроль и распределение газа, поступающего в турбину, обеспечивая его поступление в камеру сгорания при оптимальных значениях давления, расхода и температуры для эффективного и стабильного сгорания, а также обеспечение непрерывного и стабильного выработки мощности.
Газовый модуль газотурбинного двигателя GE является ключевым компонентом газотурбины. Его основная функция — точная регулировка, контроль и распределение газа, поступающего в турбину, обеспечивая его поступление в камеру сгорания при оптимальных значениях давления, расхода и температуры для эффективного и стабильного сгорания, а также обеспечение непрерывного и стабильного выработки мощности. Модуль состоит из ключевых элементов: клапана управления топливом, аварийного отключительного клапана, клапана скоростного отношения, вспомогательного отключительного клапана, фильтра, очистителя газа и клапана очистного пульсирования. Все эти компоненты взаимодействуют и работают согласованно для надёжной работы газового модуля.
Вентиль для чистого пневматического управления
Очистка газотурбинного двигателя — это процесс очистки камеры сгорания и дымоходной системы путём подачи высоконапорного воздуха во время работы двигателя. Цель этой операции — до зажигания установки при определённой скорости вращения использовать воздух с выхода компрессора для длительной очистки: удалять топливный газ, который мог попасть в тепловые каналы двигателя, а также обеспечивать непрерывную очистку топливных трубопроводов, не участвующих в сгорании. В результате смешение топлива и воздуха приводит к сгоранию, при котором образуется большое количество высокотемпературных продуктов сгорания; часть из них оседает на стенках камеры сгорания и в дымоходной системе, образуя углеродный налет и отложения. Время очистки определяется объёмом выпускного канала и должно обеспечивать удаление не менее чем трёхкратного объёма воздуха по всему каналу для предотвращения взрывоопасного сгорания. Вентиль очистки используется в трубопроводах системы очистки топлива для регулирования потока воздуха — он обеспечивает его подачу и блокировку при необходимости.

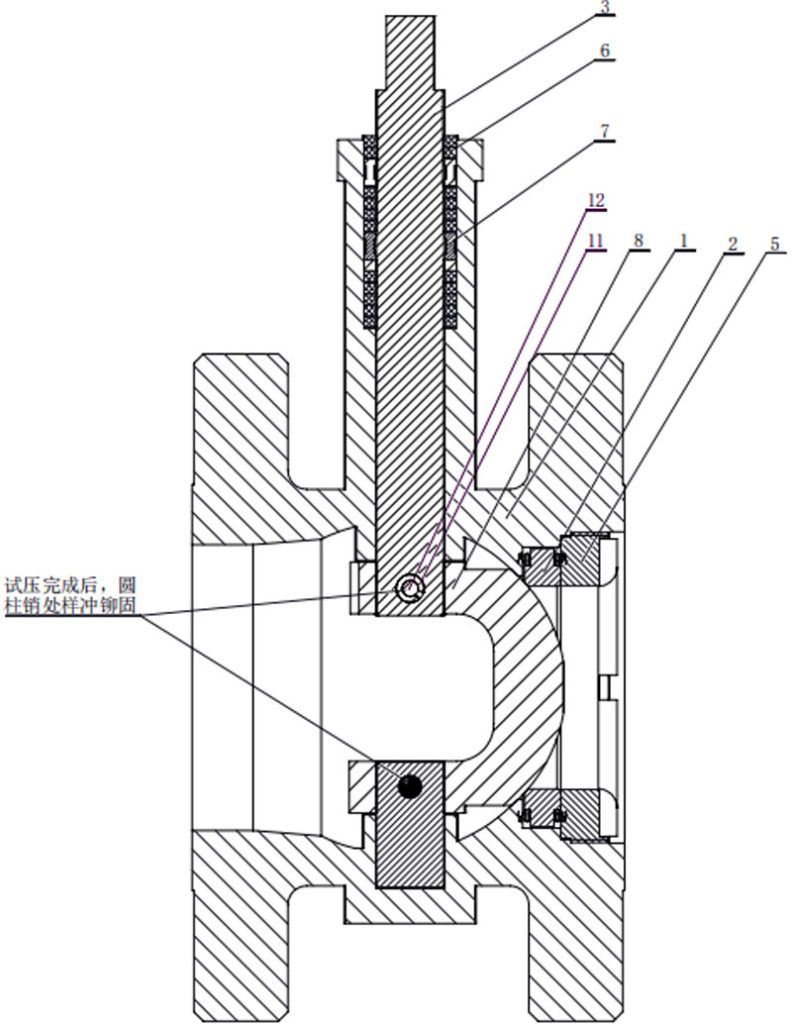

Клапан выполнен по конструкции пневматического эксцентрикового полусферического клапана; корпус и внутренние детали изготовлены из специального высокотемпературного легированного стали.
С использованием технологии ультразвукового распыления (HVOF) на ключевых уплотнительных поверхностях наносится затвердевающий покрытие.
В уплотнении клапана используется комбинированное решение с низкими потерями: графитовое уплотнение в сочетании с автоматическим корректирующим крышочком и многослойной структурой подвижных нагрузок, что обеспечивает отсутствие утечек в процессе длительной эксплуатации продукта.
Уплотнения исполнительного механизма выполнены из материалов, устойчивых к высоким температурам, что предотвращает утечки при работе при высоких температурах.
Предлагается вариант удалённой установки управляющего электромагнитного клапана и позиционера, что позволяет переместить их из высокотемпературных помещений и значительно повысить надёжность электронных компонентов.
Все модели поставляются стандартно с бесконтактными магнитными датчиками приближения. Применяется двухканальная резервная система, обеспечивающая два независимых сигнала для каждого положения клапана.
- Функция управления: включение/выключение;
- Способ соединения: фланцевой;
- Номинальный диаметр: NPS 4, NPS 6;
- Уровень прочности: CL600;
- Материал корпуса: A216WCC;
- Сфера：316+HCr;
- Настольник для седла：STL;
- Материал стержня штанги：17-4PH;
- Температура среды：37℃～432℃
Трехходовой перекидной шаровой кран в основном применяется в системе сжигания пылевидного угля газификатора на углехимических установках. Основная функция: по получении управляющего сигнала от системы управления обеспечивает создание циркуляционного потока пылевидного угля в системе, осуществляет плавное переключение потока угольной пыли и подает ее на горелку газификатора для сжигания.
Серия крыльчатых клапанов CISD оснащена полностью металлическим жёстким уплотнением: двустороннее уплотнение выполнено из кованого сплавного стали; уровень утечки — VI класс; конструкция без зоны мёртвого зона; коэффициент регулировки достигает более 100:1. Двойная система безопасности: предусмотрены отдельные механизмы предотвращения выступления штока клапана.
Компактная и простая конструкция обеспечивает высокую эффективность герметизации; операции выполняются быстро, стабильно и надежно. Применение: подходит для перекрытия потоков чистых газов и жидкостей при высоких температурах.
Газовый модуль газотурбинного двигателя GE является ключевым компонентом газотурбины. Его основная функция — точная регулировка, контроль и распределение газа, поступающего в турбину, обеспечивая его поступление в камеру сгорания при оптимальных значениях давления, расхода и температуры для эффективного и стабильного сгорания, а также обеспечение непрерывного и стабильного выработки мощности.
Клапаны отключения кислорода серии CISYQ были разработаны и произведены нашей компанией специально для условий транспортировки кислорода при высоких температурах, высоком давлении и высокой концентрации кислорода. При проектировании мы всесторонне учитывали строгие эксплуатационные требования к транспортировке кислорода при высоких температурах и, исходя из потребностей пользователей, внедрили рациональные и инновационные решения для всех конструктивных элементов клапана.
Клапаны серии CISSZ предназначены для использования в условиях высоких температур и давлений, где требуется высокая герметичность и длительный срок службы; к таким применениям относятся процессы MTO и установки дегидрирования олефинов. Основная особенность клапана заключается в использовании конструкции с двумя клиновидными блоками и центральной шаровой деталью, что обеспечивает отсутствие трения между уплотнительными поверхностями при открытии и закрытии клапана, высокую эффективность уплотнения, а также функции самоподстройки и компенсации потерь. Клапан отличается высокой надежностью и требует минимального обслуживания при длительном сроке эксплуатации.
Клапаны серии CISVQ широко применяются для регулирования и перекрытия потока среды в различных производственных условиях. Они отличаются простой конструкцией, компактными размерами и небольшим весом, широким диапазоном регулировки и высокой устойчивостью к засорению. Это эффективная замена традиционным регулирующим клапанам с одиночным сидлом и регулирующим клапанам с втулочным механизмом.
Данный продукт широко применяется в различных средах — газообразных, жидких и пылевых — и предназначен для использования в условиях высокого давления, высоких температур и сильной коррозионной активности, включая смеси пыли и газа, шлаковые воды и коррозионные жидкости.
Серия скользящих клапанов CISHB была разработана и произведена нашей компанией специально для систем транспортировки твёрдых материалов — порошка, гранул, смесей порошка и гранул, листовых материалов и других подобных продуктов.
Газовый модуль газотурбинного двигателя GE является ключевым компонентом газотурбины. Его основная функция — точная регулировка, контроль и распределение газа, поступающего в турбину, обеспечивая его поступление в камеру сгорания при оптимальных значениях давления, расхода и температуры для эффективного и стабильного сгорания, а также обеспечение непрерывного и стабильного выработки мощности.
Шаровые клапаны серии CISOQ широко применяются благодаря высокому уровню герметичности и длительному сроку службы. Это клапаны для перекрытия с отличным соотношением цены и качества. Доступны варианты с фиксированной или плавающей шаровой конструкцией; тип герметизации может быть жестким или мягким. Жесткая герметизация соответствует стандарту VI класса, а мягкое герметирование обеспечивает нулевые утечки.
Шаровые клапаны серии CISQ с жёстким металлическим уплотнением широко применяются в экстремальных условиях: при высоких температурах, высоком давлении, наличии твёрдых частиц, склонности к кристаллизации и при высокой износостойкости. Клапаны оснащены фиксированным типом, имеют полный диаметр отверстия и выполнены с противопожарной и антистатической защитой. Сосудник клапана покрыт различными специальными покрытиями, а седло клапана адаптировано под конкретные условия эксплуатации.
Клапан блокировки бункера серии CISSD специально разработан для сложных и тяжелых условий эксплуатации и представляет собой специальный шаровой кран, пригодный для работы в условиях высоких температур, высокого давления и высокой абразивности. Его конструкция предназначена для установок транспортировки таких сред, как угольная суспензия, угольный шлак, черная вода и зольная вода, и позволяет решить широко распространенную на технологических линиях подачи угольной суспензии, угольного шлака и черной воды в установках газификации угля проблему невозможности нормального открытия и закрытия клапана из-за образования отложений и износа.
Регулирующий клапан серии CISVOT сочетает в себе характеристики V-образного регулирующего клапана и O-образного переключающего клапана. Он оснащён двухслойной уплотнительной системой и двухнаправленным подачей давления, обеспечивая при закрытии нулевые утечки благодаря высокому уровню герметичности. Клапан отличается высокой прочностью и может широко применяться в условиях работы с жидкостями, содержащими твёрдые частицы, подверженными эрозии, а также в ситуациях, где требуется строгая герметичность.
Клапан-перекрыватель на гелий серии CISJZ используется в системе вспомогательного гелия ядерного острова высокотемпературного газоохлаждаемого реактора (HRT-PM) для экстренного перекрытия потока гелия и предотвращения его утечки.
Клапаны серии CISSD специально разработаны для сложных и экстремальных условий эксплуатации и представляют собой специальные шаровые клапаны, предназначенные для работы при высоких температурах, высоком давлении и значительных нагрузках на износ. Их конструкция предназначена для использования в системах транспортировки таких сред, как угольная пульпа, угольные шлаки, чёрная вода и пепельная вода.
