Клапаны серии CISSD специально разработаны для сложных и экстремальных условий эксплуатации и представляют собой специальные шаровые клапаны, предназначенные для работы при высоких температурах, высоком давлении и значительных нагрузках на износ. Их конструкция предназначена для использования в системах транспортировки таких сред, как угольная пульпа, угольные шлаки, чёрная вода и пепельная вода.
Параметр: значение параметра
Номинальное давление ANSI150~600LB
Номинальный диаметр DN50~450
Используемые материалы: частицы угольного пыла, угольные шлаки и т. д.
Используемая температура -50℃~+230℃
Давление газового источника 0.4~0.8MPa
Уровень герметичности ANSI VI
Класс взрывозащищённости EX dII CT6
Номер патента ZL201020292237.9
Клапаны серии CISSD специально разработаны для сложных и экстремальных условий эксплуатации и представляют собой специальные шаровые клапаны, предназначенные для работы при высоких температурах, высоком давлении и значительных нагрузках на износ. Их конструкция предназначена для использования в системах транспортировки таких сред, как угольная пульпа, угольные шлаки, чёрная вода и пепельная вода. Эти клапаны позволяют решить распространённую проблему — невозможность нормального открытия и закрытия клапанов в трубопроводах для подачи угольной пульпы, утилизации угольных шлаков и обработки чёрной воды в установках газификации угля, вызванную отложениями и износом среды.
С учётом технологических особенностей процесса газификации угля, данная клапанная конструкция предназначена для частых операций открытия и закрытия (одна операция в течение полчаса), высокой скорости работы (обычно от 3 до 10 секунд) и отличной герметичности (стандарт ANSI B16.104, классы IV–VI). На основе многолетнего опыта, внедрения передовых зарубежных концепций технологического проектирования и практического опыта эксплуатации наша компания самостоятельно разработала данный клапан; его основные технические характеристики достигли уровня или превосходят аналогичные зарубежные продукты.；
Для обеспечения надежной работы используется комбинированный герметичный сиденье клапана, а также уникальное корпус клапана с функциями онлайн-очистки и проверки. В отношении всех этих компонентов наша компания обладает полными правами собственности на интеллектуальную собственность.；
Для клапана используется интегрированный исполнительный механизм; сердечник клапана отличается исключительно высокой твёрдостью и отличной круглостью формы.；
Клапан отличается компактным дизайном и способностью предотвращать засорение; его длительный срок службы обеспечивает надежную работу всей установки в течение длительного времени.
Структурные особенности
- Конструкция фиксированного шара
- Комбинированная структура уплотнительного седла с использованием как жестких, так и мягких элементов
- Специальная твёрдость; технологии обработки поверхности
- Конструкция двухслойного уплотнения стержневого элемента
- Интегрированный дизайн шара и палки
- Дизайн с возможностью самообработки седла
Характеристики производительности
- Сопротивление потока жидкости невелико.
- Переключатель работает быстро и удобно в использовании.
- Высокий уровень герметичности
- Малый крутящий момент; гибкое управление переключением.
- Объем работ по онлайн-ремонту и обслуживанию невелик.
- Длительный срок службы

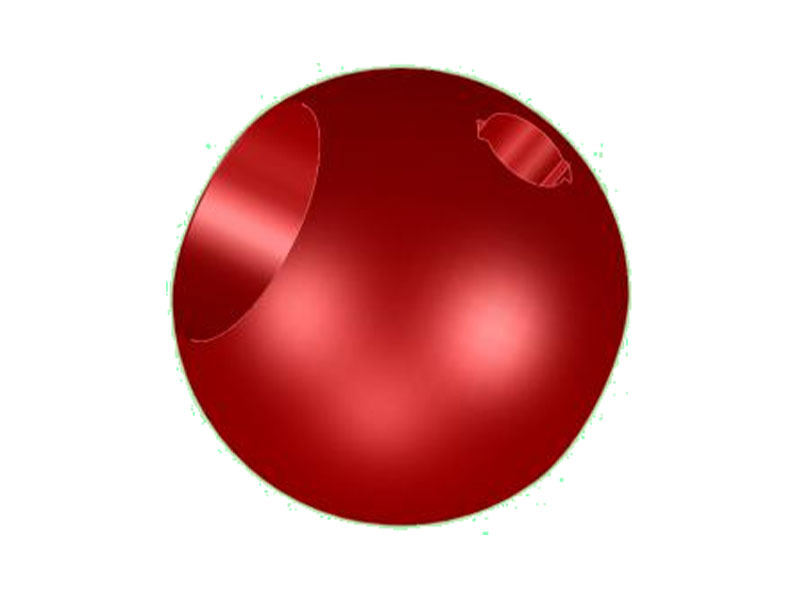

Материал выполнен из двухфазной нержавеющей стали; поверхность покрыта суперсоническим спрей-покрытием из сплава. Сила адгезии покрытия к основанию достигает 100 МПа, пористость менее 1 %, а твердость поверхности составляет HRC 69–72.
Устойчив к эрозии, абразии и коррозии. Благодаря интегрированному дизайну соединений, сердечника клапана и штока с особыми профилями обеспечивается бесшовная работа, быстрая и удобная переключение.
Устойчив к износу и агрэсивному воздействию, обладает высокими герметизационными свойствами；

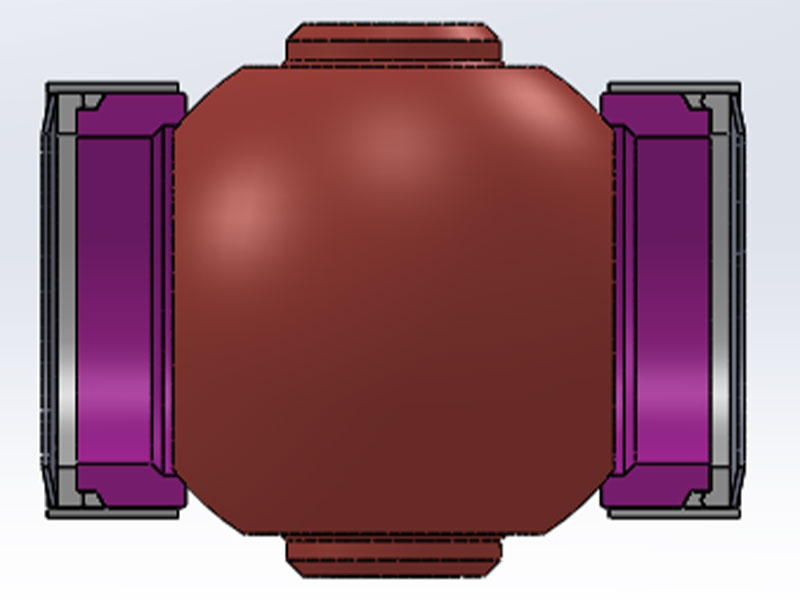

Оба клапанных седла могут одновременно обеспечивать герметизацию, реализуя функцию двойного блокирования и обеспечивая независимую герметизацию; данная конструкция снижает высокое давление герметизации, возникающее на поверхности уплотнения под действием жидкостей под высоким давлением, уменьшает крутящий момент при работе клапана и гарантирует его полную герметичность без утечек；

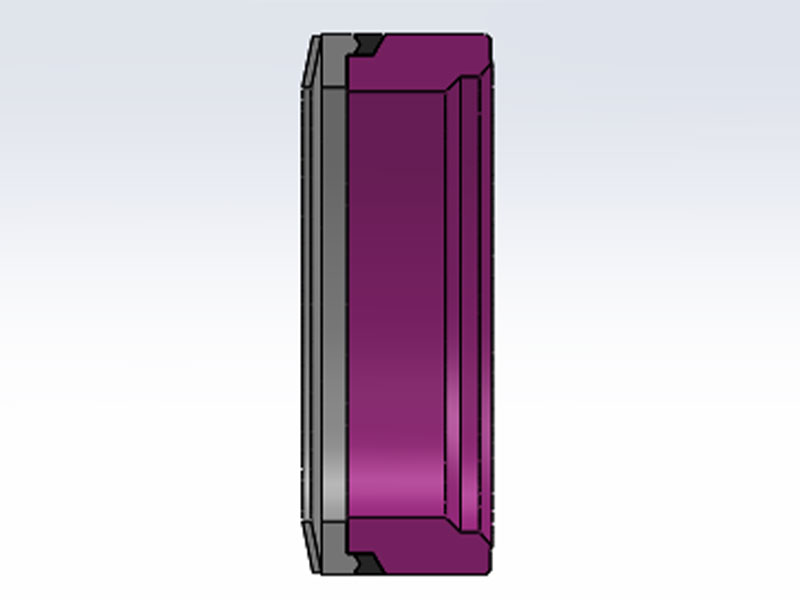

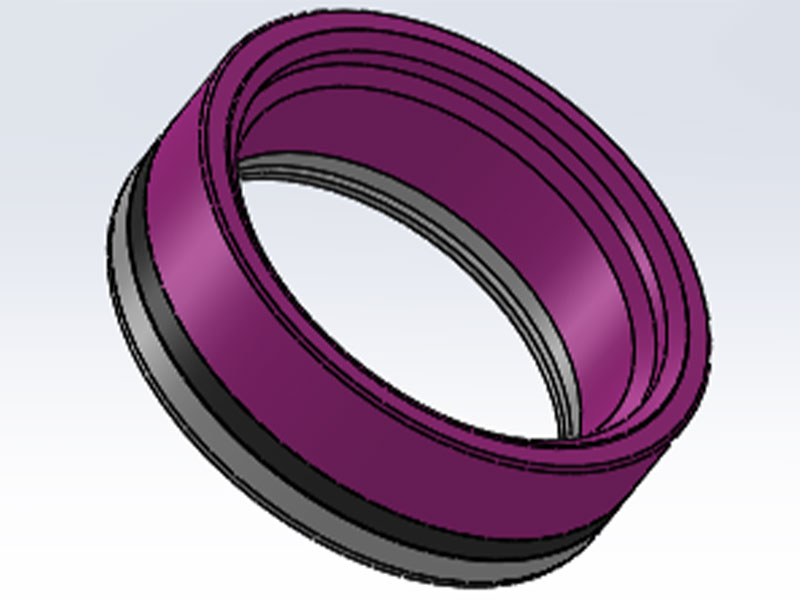

Оба седла клапанов оснащены системой подачи нагрузки с использованием динамических пружин. Поддерживающие пружины выполнены в виде специальных кольцевых пружин из никелевого сплава, устойчивого к высоким температурам, коррозии и окислению; это позволяет избежать деформации и защепления, характерных для традиционных стольцевых пружин из-за неравномерного распределения нагрузки. Уплотнительные поверхности седел клапанов покрыты нанесенным покрытием из никелевого сплава; твердость поверхности достигает уровня HRC62.

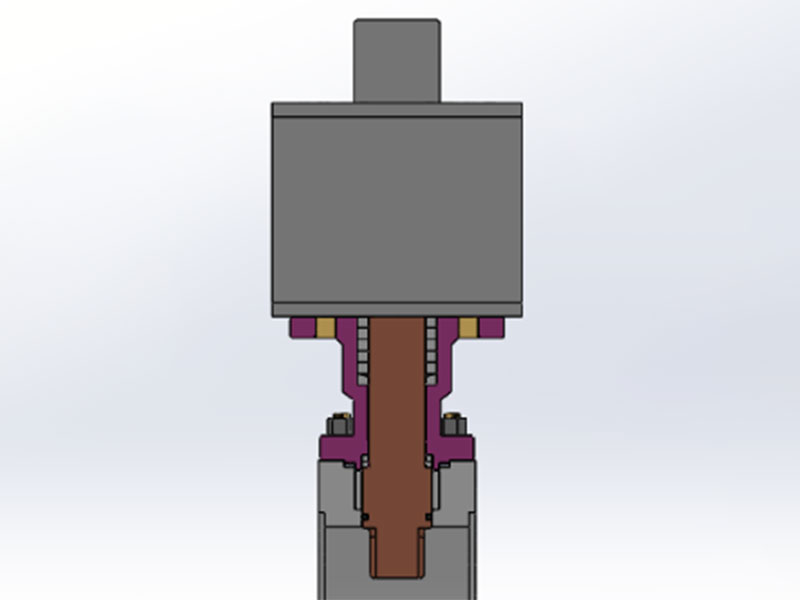

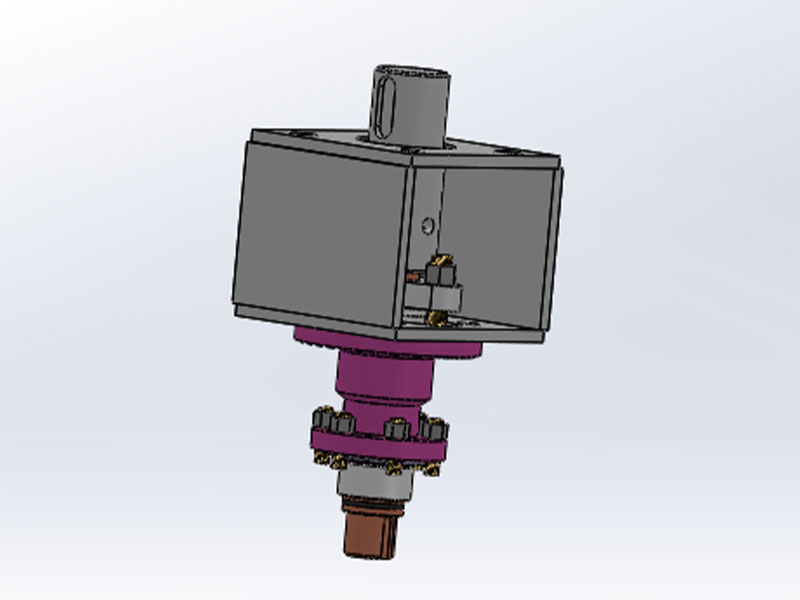

На шток клапана установлен толкаточный подшипник; к уплотнительному кольцу штока клапана прикреплена втулка.
Материал — нержавеющая сталь 17-4PH, поверхность обработана методом закалки.
Структура, защищающая от протекания, с интегральной защитой от коррозии; антистатическое покрытие.
 |
Используется фиксированная конструкция с полным диаметром канала, обеспечивающая защиту от огня и антистатическое действие.
Канал округлённый и гладкий, канал потока свободен от препятствий, осаждение среды минимально. На поверхности входа в канал потока нанесена специальная защитная плита из сплава для предотвращения коррозии и эрозии среды. Благодаря специальному конструктивному решению щетки клапан при его работе эффективно удаляет частицы среды, прилипшие к шарику клапана, предотвращая повреждение уплотнительных поверхностей посторонними частицами. Острый край одновременно разрезает и раздробляет кокс, скопления или крупные частицы угольного шлака, обеспечивая самочистку сердечника клапана в процессе его открытия и закрытия и гарантируя плавное, беззатрудное функционирование клапана. |
 |
Поскольку клапан фиксатора является ключевым оборудованием, непосредственно участвующим в программном управлении системой фиксатора, к выбору его исполнительного механизма и сопутствующих компонентов предъявляются чрезвычайно строгие требования. Подробности следующие:
Исполнительный механизм представляет собой пневматический исполнитель без необходимости технического обслуживания. В случае неисправности системы фиксатора клапан находится в режиме FC, а время его действия не превышает 10 секунд. Все приборные аксессуары — такие как корпус электромагнитного клапана, труба подачи воздуха, манометр и другие — должны быть изготовлены из нержавеющей стали. Класс защиты взрывозащищённых компонентов — таких как электромагнитные клапаны, ограничительные переключатели и датчики положения клапанов — должен соответствовать уровню Exdll CT4 или выше, а также IP65 и выше. |
